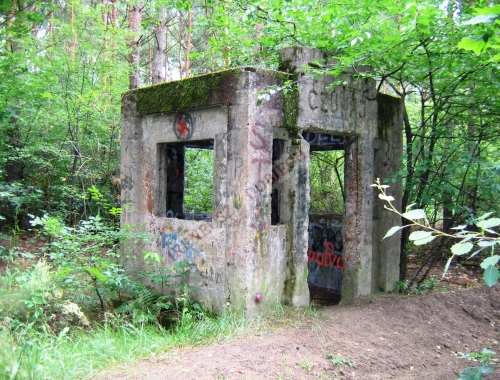

Rys. 1a Strażnica pierwsza z punktem
geodezyjnym, znajduje się pomiędzy nie istniejącym już śladem masztu
pierwszego i drugim.

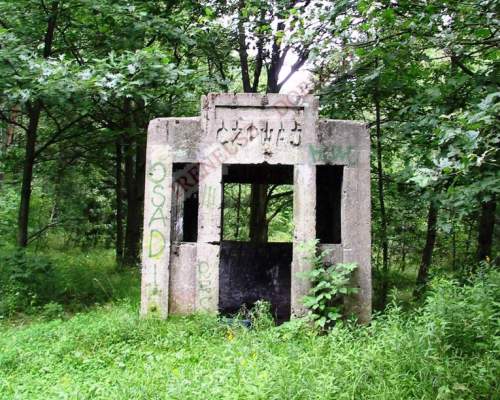

Rys. 1a Strażnica druga pomiędzy
masztem trzecim i czwartym.

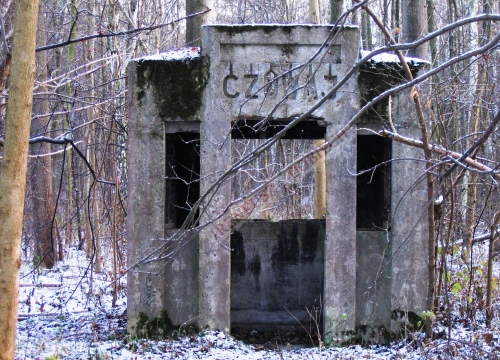

Rys. 1c Strażnica trzecia, znajduje
się pomiędzy masztem siódmym i ósmym, koło wysypiska Mościska.
Najbardziej widocznym śladem po maszcie antenowym, jest fundament "nogi"
masztu, jak późniejsze moje dociekania wykazały, masztu
trzeciego, rys. 2a i rys. 2b. Znajduje się on najbliżej wspomnianej
drogi równoległej do linii anten, której fragment jest widoczny na rys.
2a.

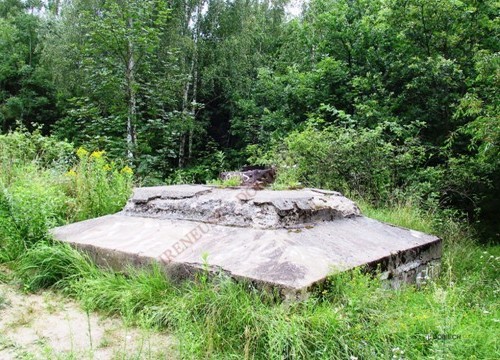

Rys. 2a Najbardziej znany fundament
"nogi" masztu trzeciego, przy drodze, obecnie rekreacyjnej.

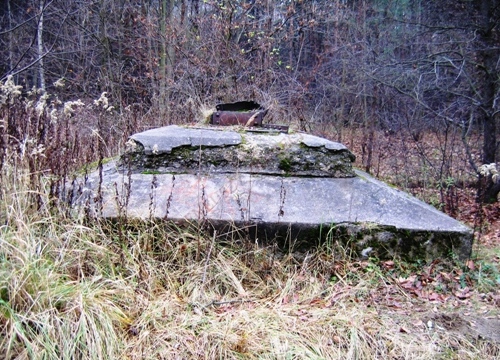

Rys. 2b Fundament "nogi" masztu
trzeciego.
Sporządziłem jego szkic, który w postaci roboczej przedstawia rys. 2c.

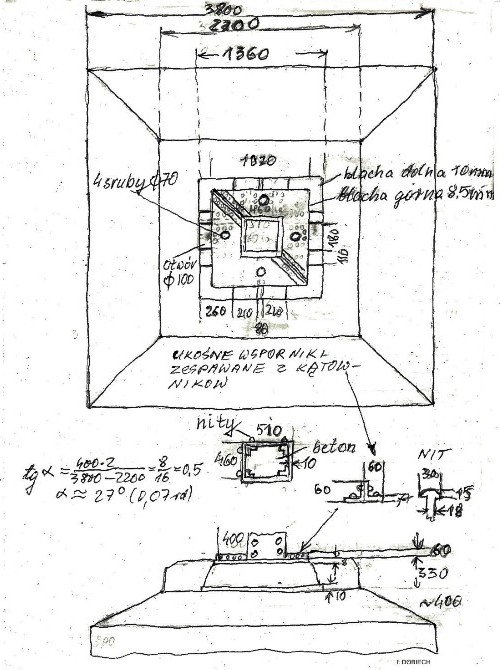

Rys. 2c Szkic fundamentu nogi
masztu.
Na szkicu zaznaczyłem ważniejsze wymiary poszczególnych jego elementów.
Kąt nachylenia był niezbędny do odtworzenia
przestrzennego komputerowego jego obrazu, rys. 3.

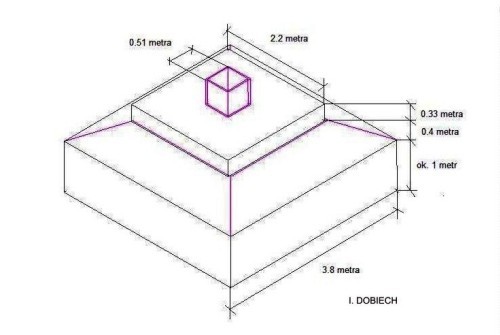

Rys. 3 Uproszczony rysunek
fundamentu nogi masztu.
Dalsze informacje o wewnętrznej budowie tego elementu, uzyskałem
kilkanaście lat temu, gdy budowano osiedle domków jednorodzinnych
w osiedlu GROTY. Na budowie jednego z przyszłych domków znajdował się
jeden z fundamentów nogi masztu pierwszego,
dlatego przystąpiono do jego likwidacji. Burzenie bryły betonowej trwało
kilka tygodni, co umożliwiło mi fotografowanie kolejnych jego faz.
Uzyskałem w ten sposób informację wizualną o wewnętrznej budowie,
głównie dolnych, normalnie nie widocznych, metalowych części
nogi masztu. Zamieszczam, co prawda niezbyt wysokiej jakości, wykonane
wówczas zdjęcia, rys. 4 -- 8.

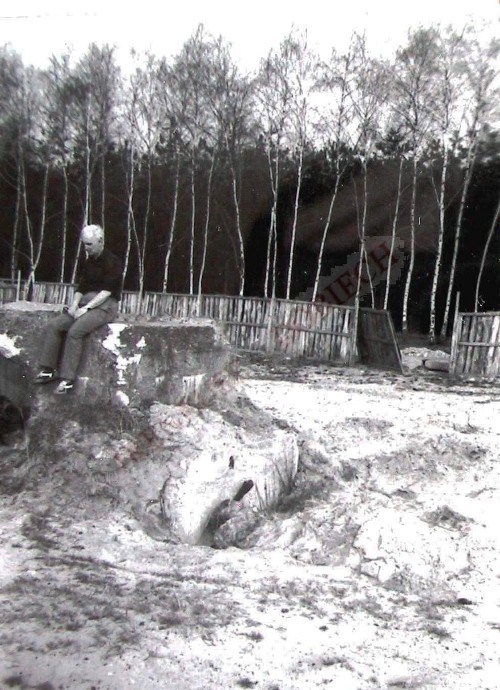

Rys. 4 Widok fundamentu nogi masztu
na początku obserwacji.

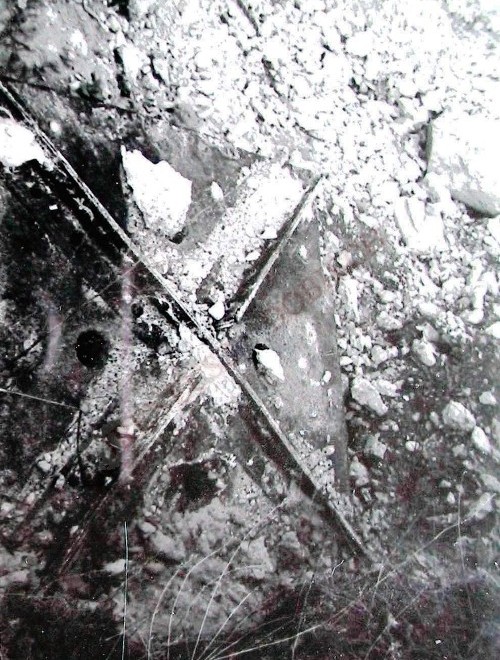

Rys. 5 Widok górnej płyty fundamentu
nogi masztu na początku obserwacji.
Rys. 6 Widok konstrukcji po
odsłonięciu górnej części fundamentu nogi masztu.
Rys. 7 Widok konstrukcji fundamentu
nogi masztu po odsłonięciu dwu jego poziomów.

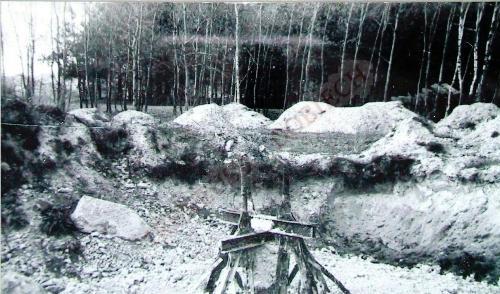

Rys. 8 Widok konstrukcji fundamentu
nogi masztu po odsłonięciu trzech jego poziomów.
Na zdjęciu, rys. 8, widoczne są gwintowane stalowe pręty, którymi
przykręcane były elementy nogi masztu. Rozmiary nakrętki i podkładki,
współpracujących z tymi prętami, przedstawia kolejny szkic, pokazany na
rys. 9. Otwór w górnej części stalowej płyty, wzmocnionej
kątownikami, fundamentu nogi, rys. 5, posiadał średnicę D = 10 cm,
średnica gwintowanego pręta wynosiła d = 7 cm . Nakrętka miała
wysokość h = 7 cm i gwint o skoku: 7 zwojów na 5 cm, podkładka rozmiary:
200x165 cm, grubość 15 cm .

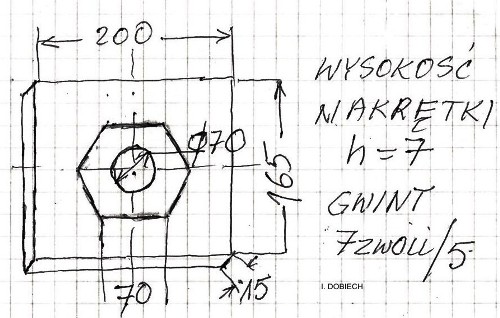

Rys. 9 Szkic roboczy podkładki i
nakrętki, współpracujących z elementem nogi masztu.
Chciałem ponownie zaznaczyć, iż podane wymiary są przybliżone, z błędem
kilka procent, gdyż uzyskiwałem je w trudnych warunkach
terenowych, posługując się zwykłym taśmowym przymiarem. Często pomiaru
nie mogłem dokonać z prozaicznego powodu,
na przeszkodzie stały zarośla, drzewa. Stan ten dokumentują kolejne
zdjęcia jakie przytoczę. Podobnie pomiary większych odległości,
np. rozstaw nóg masztu, odległości elementów współpracujących z
masztami, obarczone są podobnym błędem, gdyż dokonywane były
za pomocą "wyskalowanych": obwodu koła rowerowego w terenie łatwo
dostępnym lub kroków w terenie trudnym.
Dla oszacowania tego błędu posłużyłem się porównaniem, zmierzonej za
pomocą kroków odległości pomiędzy masztami,
ze znaną mi już wówczas ich odległością. Różnica dla podawanej
odległości między masztami 384 metrów, wynosiła ok. 6 metrów,
co daje błąd ok. 1.5 %. Wzrasta on dla mniejszych mierzonych odległości.
Posługując się wspomnianymi metodami pomiaru, oszacowałem rozkład i
odległości pomiędzy nogami masztów.
Wykorzystałem w tym celu ślady pozostałych "nóg" tego masztu, rys. 10 -
12.

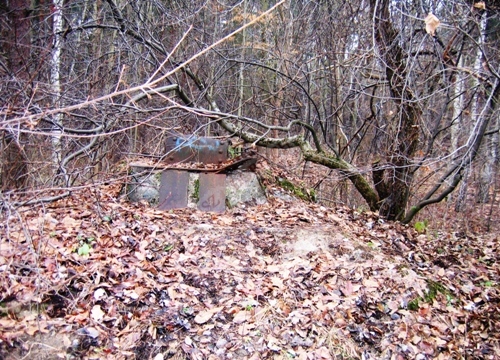

Rys. 10 Widok fundamentu drugiej
nogi masztu trzeciego.

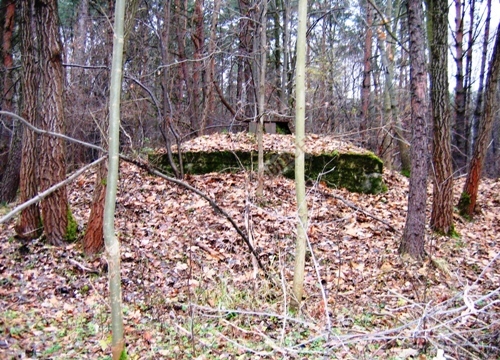

Rys. 11 Widok fundamentu trzeciej
nogi masztu trzeciego.

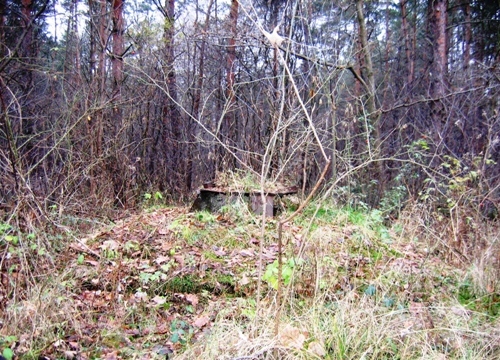

Rys. 12 Widok fundamentu czwartej
nogi masztu trzeciego.

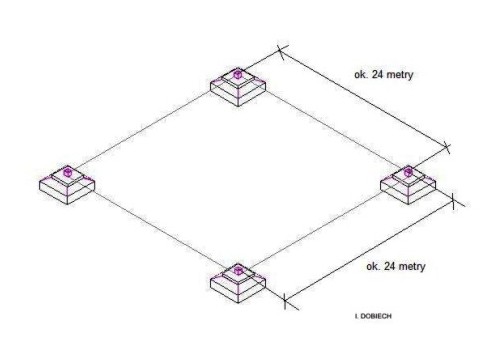

Rys. 13 Uproszczony rysunek
rozmieszczenia fundamentów nóg masztu.
Wielokrotne pomiary wykazały, że fundamenty tych nóg rozmieszczone są w
odległości ok. 24 metrów, tworząc kwadrat, rys. 13.
Sporządzony w ten sam sposób uproszczony rysunek całego masztu
przedstawia rys. 14.
W tym przypadku skorzystałem z licznych zdjęć tych obiektów.

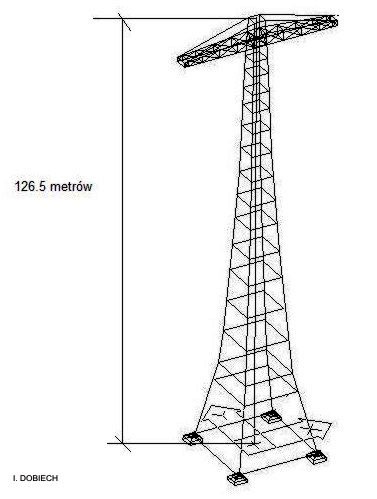

Rys. 14 Uproszczony rysunek masztu.
Maszty posiadały w górnej swojej
części poprzeczny dźwigar o długości ok. 46 metrów, na którym
podwieszane były na izolatorach:
osiem przewodów zasilających odpowiednie elementy promieniujące i jeden
z ich końców. Drugie końce odpowiednich elementów
promieniujących podłączone były do "swoich" cewek strojeniowych.
Podwieszone na izolatorach przewody zasilające elementy
promieniujące pokazuje schematycznie rys. 15.

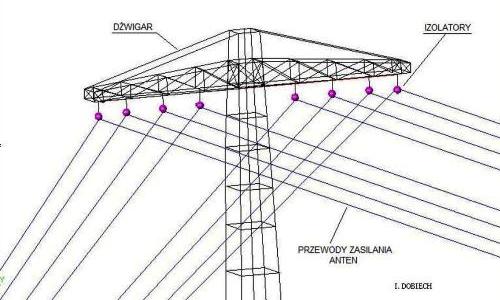

Rys. 15 Uproszczony rysunek
podwieszenia przewodów zasilających elementy promieniujące.
Rysunek nie informuje jak podłączone były do przewodów zasilających
górne końce elementów promieniujących,
gdyż nie znalazłem nigdzie wzmianki jak to dokładnie uczyniono.

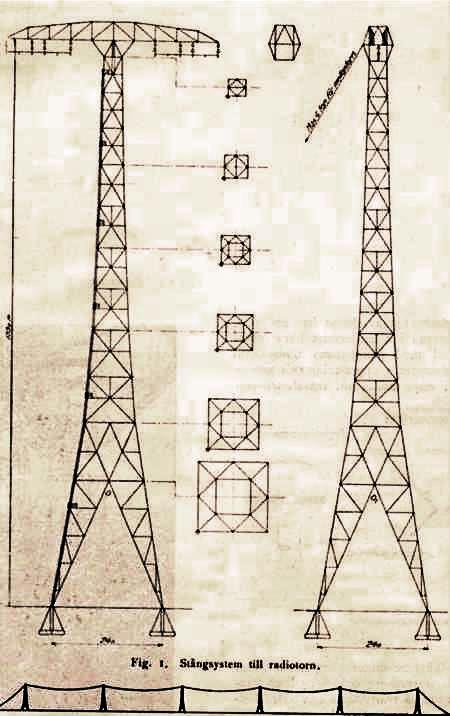

Rys. 16 Szkic rzutów bocznych
masztów [2], podobnych do masztów polskiej anteny.
Pokazano na nim górny koniec przewodu promieniującego.
Wertując źródła internetowe, odnalazłem kilka adresów, pod którymi
zamieszczone są teksty, niestety w języku szwedzkim,
dotyczące masztów anteny zainstalowanej w Szwecji, w miejscowości
GRIMETON [2, 3] będącej bliźniaczą do polskiej anteny.
W [2] odnalazłem szkic, rys. 16, przedstawiający widoki rzutów bocznych
masztu podobnego do masztów polskiej anteny,
na którym pokazane są: rzuty boczne, przekroje masztu oraz miejsce i kąt
zawieszenia górnego końca przewodu promieniującego.
Wykorzystując program ACAD, skopiowałem ten obraz, "wprowadziłem" do
programu, wrysowałem jego linie konturowe i wyskalowałem,
posługując się podanymi rozmiarami: wysokością lub podstawą masztu.
Opcja wymiarowania programu ACAD, umożliwiła odczyt rozmiarów
podstawowych elementów masztu i sporządzenie szkicu przedstawionego na
rys. 17.
Może on być w przyszłości wykorzystany do odtworzenia przestrzennej
struktury takiego masztu.

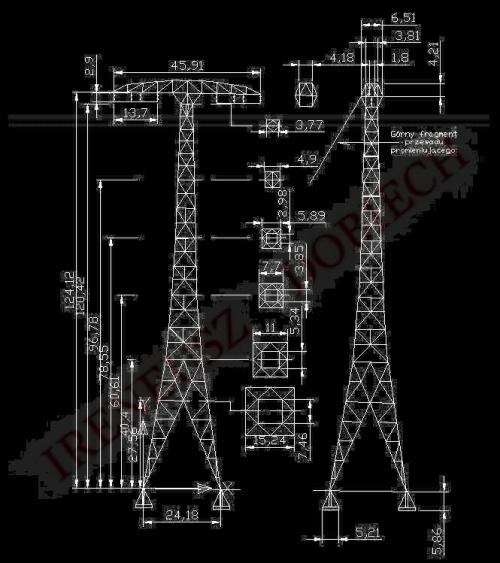

Rys. 17 Szkic konstrukcji z
przybliżonymi wymiarami masztu antenowego podobnego do masztu polskiej
anteny.
Na zakończenie pragnę zaznaczyć, że bliźniaczy do naszego nadajnik w
GRIMETON, dostarcza również innych informacji,
niestety w języku szwedzkim, np. o sposobie montażu masztu antenowego
[3]. Ponieważ ślady innych fundamentów masztów są podobne,
więc nie zamieszczam tutaj ich zdjęć. Zostaną one zamieszczone w
odpowiednim czasie w galerii zdjęć i obrazów.
Literatura do danego rozdziału.
[1] BOERNEROWO i jego
świątynia, J. B. Raczek, wyd. RYTM, 2006.
