02 - MAPY Z ZAZNACZONYMI ELEMENTAMI NADAJNIKA
BABICE.
Nadajnik w Babicach, oprócz dwóch antenowych zespołów i
budynku nadajnika z alternatorami, posiadał jeszcze budynek elektrowni,
w której znajdował się
generator o mocy 500 kW: silnik dieslowski z prądnicą i bateria
akumulatorów.
Ślady ruin wysadzonego przez saperów niemieckich budynku
„nadawczego”
są doskonale widoczne,
natomiast o budynku jego elektrowni wiemy nie
wiele. Na pewno znajdował się on w pobliżu budynku nadawczego z
alternatorami.
Świadczyć o tym mogą mapy, na których zaznaczony jest w pobliżu budynku
nadajnika drugi budynek, mogący być budynkiem elektrowni.
Dlatego jest uzasadnione poszukiwanie informacji o jego usytuowaniu.
Moją uwagę zwrócił szkic, rys. 1, zamieszczony w [1],
wykonany w skali
1:10.000,
a więc wydawało mi się, bardzo niedokładny, przedstawiający położenie
anteny nadajnika względem Fortu Babice.
Jednak moje działania w tym
zakresie,
przekonały mnie, że się myliłem. Był to szkic w skali najmniejszej, a
więc stosunkowo dokładny.

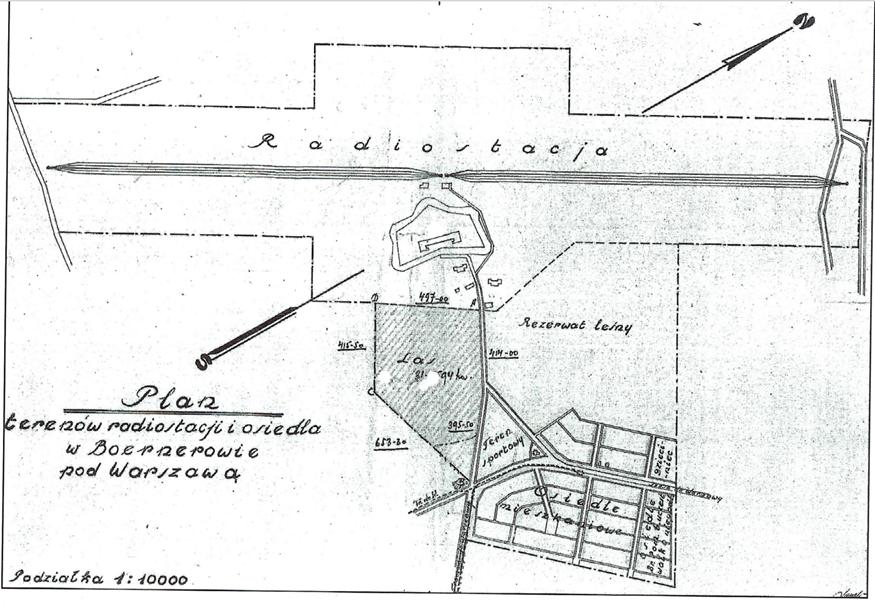

Rys.
1 Plan terenów radiostacji i osiedla w Boernerowie pod Warszawą [1].
Miał jednak podstawową wadę:
nie posiadał podziałki, co uniemożliwiało określenie rzeczywistych
rozmiarów obiektów na nim zaznaczonych.
Dlatego też rozpocząłem poszukiwanie innych map, przydatnych do jej
określenia. Celowo nie wspominam o antenie, gdyż długość anteny
w
świetle moich badań
jest wielkością nie jednoznaczną. Inna jest długość jej aktywnej części,
a inna długość całkowita, czyli geometryczna.
I nie wiadomo jaka długość przy oznaczaniu położenia anteny na mapie
była wzięta pod uwagę.
Podjąłem bardzo obszerne poszukiwania w Internecie [2] –
[7] oraz wysłałem pismo do Instytucji wydawało mi się najbardziej
odpowiedniej:
Biura Geodety Województwa Mazowieckiego zajmującej się dokumentacją
kartograficzną [8], w którym przedstawiłem swoją prośbę.
Kilkakrotna wymiana korespondencji w tej sprawie, (mimo wielkiej
życzliwości osoby mi odpowiadającej) nie była mi pomocna.
Kontynuując rozpoczęty
wątek, zdecydowałem się dla określenia podziałki szkicu z rys. 1,
przeanalizować mapy
na których zaznaczono RADIOSTACJĘ BABICE.
Znalazłem trzy takie mapy. Jednak nie na wszystkich oznaczono budynki:
nadajnika, anteny i ewentualny elektrowni. Dlatego też założyłem, że
posłużę się
wielkością znajdującą się na wszystkich mapach,
wystarczająco wyraźną i
łatwą do zmierzenia, jaką jest górna, środkowa część ogrodzenia terenu
Radiostacji. Omówię dokładniej kolejne mapy jakie
wziąłem pod uwagę. Pierwszą była mapa: Warszawa ŻOLIBÓRZ Pas 39-Słup
32-G,
wykonana w skali 1:25 000
z 1952 roku, a więc stosunkowo dokładna, będącą przedrukiem bez zmian
mapy z 1936 roku [9].
Obejmowała ona stosunkowo duży obszar, więc
wziąłem
pod uwagę jej dolną część, rys. 2, obejmującą: ogrodzony teren
Radiostacji
z anteną i z podziałką. Niestety nie oznaczono na niej
budynków radiostacji.
Dlatego też potraktowałem ją tylko jako kontrolną, gdyż po
powiększeniu jej fragment stał się mało czytelny.

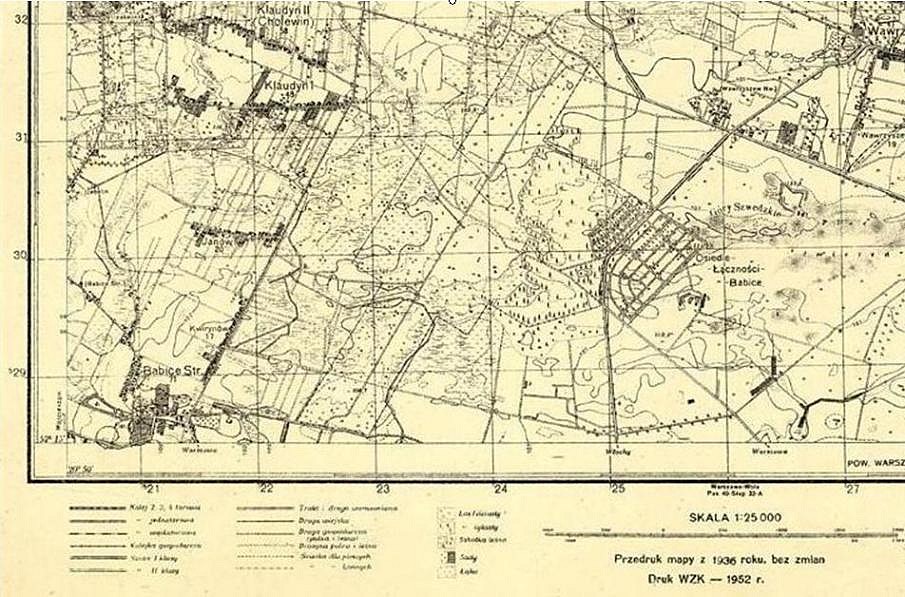

Rys. 2 Dolna część mapy WARSZAWA ŻOLIBÓRZ,
Pas39-Słup32-G, skala 1:25000,1936 r.[9]
Drugą mapą mogącą być najbardziej
przydatną, gdyż oznaczono na niej budynki Radiostacji i ogrodzenie mogła
być mapa
WARSZAWA PÓŁNOC Pas39-Słup32,
jednak mniej dokładna, gdyż wykonana w skali 1:100000, z 1923 roku
[5].

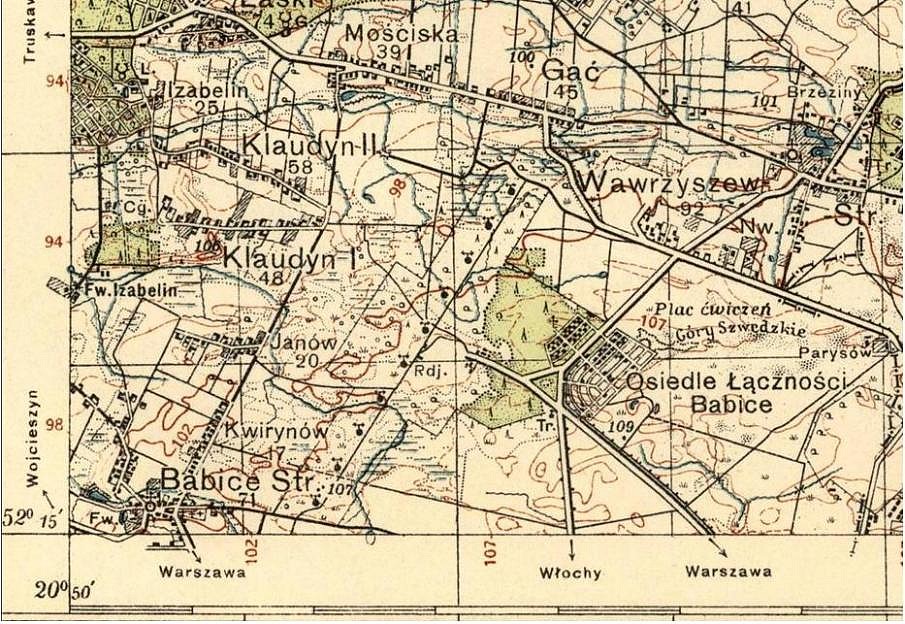

Rys. 3 Fragment terenu Radiostacji na mapie
Warszawa północ P39-S32 w skali 1:100000, z 1923 roku, z siatką, bez
podziałki [5].
Chcąc uzyskać fragment terenu Radiostacji jak największy, pokazany
na rys. 3, nie został objęty fragment z danymi dotyczącymi podziałki.
Fragment ten pokazano na rys. 4, znajdujący się na tej samej mapie pod
napisem Warszawa południe Pas 40 Słup 32,
przedstawiający okolice Pragi.
Rys. 4 Fragment okolic Pragi na mapie
Warszawa północ Pas39-Słup32 w skali 1:100000, z 1923 roku, z podziałką
[5].
Dysponując tymi fragmentami połączono je w jeden obraz pokazany na
rys. 5, na którym widoczny jest teren Radiostacji, siatka i podziałka.
Wykorzystanie tej mapy opiszę dokładnie w następnych rozdziałach.

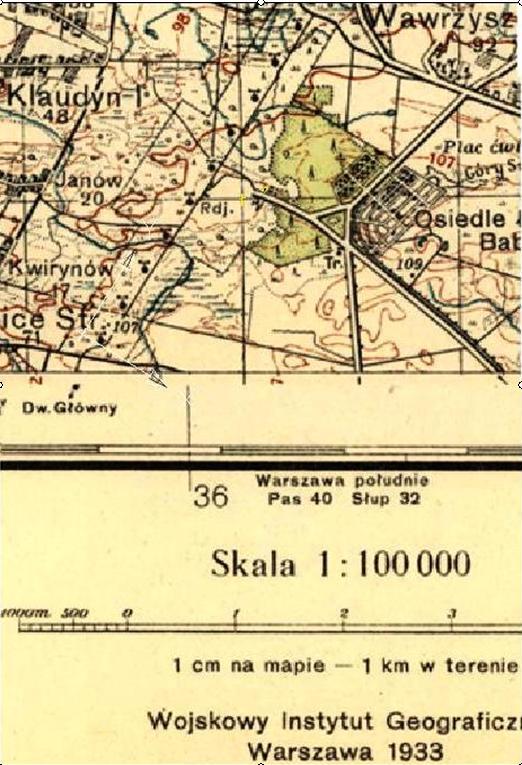

Rys. 5 Połączone fragmenty obrazów
Radiostacji, siatki i podziałki mapy Warszawa Północ Pas39-Słup32 oraz
Pas40-Słup32.
Trzecia mapa przedstawiająca teren
Radiostacji Babice spełniająca postawione warunki, a więc z ogrodzeniem,
budynkami,
siatką zamieszczona została w [10a] lub [10b]. Mapa pokazana na rys. 6
pochodzi z roku 1934 i jak napisał autor publikacji,
zaznaczono na niej
położenie
10 masztów antenowych i budynek radiostacji obok Fortu IIa (Babice).
Zwraca uwagę podana liczba pojedyncza w stosunku do budynku.
Nie wiadomo, czy autor nie zauważył, że na mapie zaznaczono dwa budynki,
czy też w sposób świadomy, dwa znajdujące się na niej budynki określił
jako budynek radiostacji.

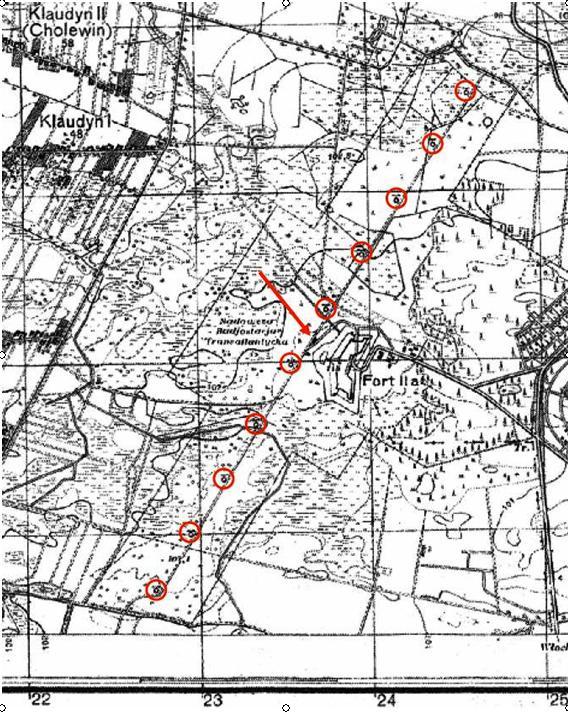

Rys. 6 Fragment mapy z Radiostacją
Babice [9].
Jako ostatnią, najważniejszą, wzięto pod uwagę mapę w postaci
szkicu, przedstawionego na rys. 1, wykonanego w najmniejszej skali,
a
więc najbardziej
wiarogodnego, jednak bez podziałki. Jak zapowiedziano to na początku dla
jej określenia wykorzystano widniejącym
na wszystkich mapach elementem:
długością górnej, środkowej części ogrodzenia. Sposoby wykorzystania
przedstawionych map,
jak zapowiedziałem podam w kolejnych rozdziałach.
